7.2 Устройства контроля и управления

Ведущие контроллеры и контроллеры, работающие на несколько устройств заграждения рекомендуется размещать в специальных запираемых металлических шкафах или нишах, на высоте удобной для технического обслуживания. При этом следует дверцы данных шкафов или ниш блокировать охранной сигнализацией на возможное открытие или пролом. Контроллеры, совмещенные в одном корпусе с исполнительными или считывающими устройствами рекомендуется оборудовать антисаботажными кнопками, предотвращающими несанкционированное вскрытие корпуса. Корпус данных контроллеров должен быть выполнен из ударопрочного материала, предотвращающий контроллер от актов вандализма. Контроллеры, управляющие работой считывателей или исполнительных устройств одной двери в двух направлениях, рекомендуется устанавливать с внутренней стороны охраняемого помещения.

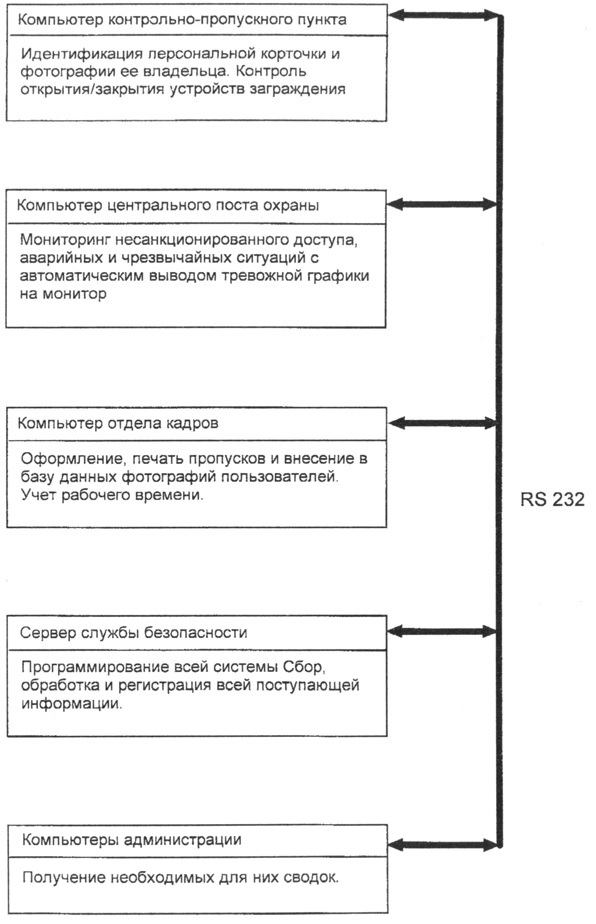

Рисунок 7 - Примерное размещение компьютеров СКУД, объединенных в сеть, на объекте



Во избежание выхода контроллеров из строя или сбоев в работе не рекомендуется подключать их к источнику питания, от которого одновременно питается исполнительное устройство с большой индуктивностью обмоток, приводящее к броску напряжения по цепи питания. Для исключения этих нежелательных последствий необходимо предусматривать установку специальных демпфирующих устройств или элементов, гасящих импульсные помехи, вызванные э.д.с. самоиндукции обмотки исполнительного устройства.

При работе устройств контроля и управления в сетевом режиме необходимо учитывать возможность появления помех и сбоев в работе из-за неправильного монтажа соединительных линий и их длины. Для нормальной работы рекомендуется:
– для шины RS-485 использовать высококачественный экранированный кабель витой пары;
– при значительной длине соединительного кабеля подключать к шине оконечные и согласующие элементы. Необходимое точное значение величины этих элементов зависит от характеристик кабеля;
– заземлять устройства и экранированные оплетки кабелей в одной точке (во избежание возникновения блуждающих токов) желательно у ведущего контроллера. При большой длине кабелей заземление можно производить в разных точках, но при этом обязательно использовать специальные методы и устройства защиты от помех;
– использовать шинные усилители при большой длине кабеля.
