3.6. Автоматизированная СПИ «АХТУБА» ИДВ.425612.002 ТУ.

3.6.1. Состав и назначение автоматизированной системы передачи извещений (АСПИ) «Ахтуба».

АСПИ «Ахтуба» предназначена для охраны имущества граждан, предприятий и других объектов от проникновений и пожара, обеспечивает контроль шлейфов сигнализации (ШС) на объектах и передачу тревожных извещений об их нарушении дежурному на пульт централизованного наблюдения.

АСПИ «Ахтуба» использует в следующие каналы связи:
- занятые или выделенные телефонные линии;
- в радиорелейные, волоконно-оптические и медные (xDSL) линии с применением устройств доступа (УД);
- радио - Ethernet;
- GSM/GPRS и каналу Ethernet/GPRS;
- межстанционных сети Ethernet городских узлов связи;
- сети Internet.





Рис. 10 – Среда передачи данных АСПИ «Ахтуба»



Кроме того, АСПИ «Ахтуба» позволяет осуществлять связь с объектовым оборудованием по беспроводному каналу связи GSM/GPRS и каналу Ethernet/GPRS. Контроль канала осуществляется с 15-секундным интервалом каждые 15 сек.

АСПИ «Ахтуба» обеспечивает:
- контроль за состоянием до 32 000 устройств оконечных объектовых;
- возможность охраны до 16 объектов по одной занятой телефонной линии;
- работу с 10-ю ретрансляторами (РТ), причем концентраторы (КЦ) каждого ретранслятора через выше описанные среды связи можно установить на 40 удаленных АТС или объектах;
- работу на занятых телефонных линиях связи в надтональном диапазоне частот;
- автоматизированную тактику постановки объекта под охрану и снятия его с охраны;
- возможность наблюдения на мониторе ПЦН дежурного путей перемещения нарушителей внутри охраняемого объекта, что позволяет повысить эффективность действий группы задержания;
- постоянный контроль связи с объектом и выдачу тревожного извещения в случае ее потери;
- контроль состояния основного и резервного источников электропитания;
- контроль времени прибытия группы задержания на объект без вскрытия объекта;
- визуальный контроль целостности ШС перед сдачей объекта под охрану;
- графическую визуализацию планов объектов и подъездных путей;
- графическую визуализацию состояния шлейфов на охраняемом объекте;
- автоматическую передачу тревожного сообщения и информации на пейджер мобильной группы задержания;
- посекундную регистрацию всей информации, получаемой от устройств объектовых и технических средств системы, действий дежурного и группы задержания в соответствующих журналах ПЦН.

Особенности:
- высокая имитостойкость за счет применения специальных протоколов и кодирования передаваемых сообщений;
- двухсторонняя цифровая передача данных с подтверждением их приема;
- автоматическая подстройка системы под меняющиеся качества линий связи;
- работа всех устройств от основного и резервного источников питания;
- автоматический переход на резервное питание;
- использование высоконадежных компонентов и узлов;
- горячее резервирование (дублирование) системы за счет использования двух модемов внешних МВ (основной и резервный);
- защиты от программных и аппаратных сбоев с автоматическим восстановлением работоспособности устройств и информации;
- автоматическое диагностирование блоков и плат системы в процессе работы с записью результатов в системных журналах.

В состав АСПИ «Ахтуба» входят:
- комплекс технических средств ПЦН;
- ретрансляторы;
- объектовое оборудование;
- беспроводный канал GSM/GPRS АСПИ «Ахтуба»;
- канал Ethernet/GPRS СПИ «Ахтуба».

3.6.2. Комплекс технических средств ПЦН - состоит из двух соединенных между собой локальной сетью Ethernet, серверов (основной и резервный) с установленным на них программным обеспечением ПО ПЦН СПИ «Ахтуба» и предназначен для:
- приема, контроля, автоматизированной обработки, регистрации и вывода поступающих сообщений;
- хранения справочных данных о квартирах, объектах, технических средствах охраны, обслуживающем персонале и хозорганах;
- программирования устройств оконечных объектовых перед установкой на объектах.

Комплекс технических средств ПЦН может поставляться с одним сервером (без резерва) и включать рабочие станции - дополнительные АРМ, которые служат для подготовки карточек объектов, рисования планов объектов, работы с архивами.

К одному ПЦН может быть подключено до 10 ретрансляторов.

3.6.3. Ретранслятор АСПИ «Ахтуба».

Ретранслятор предназначен для:
- получения по занятым телефонным линиям информации от УОО о текущем состоянии объектов;
- передачи полученной информации, распределенной по степени важности и назначению через выделенные линии телефонной сети на соответствующие пульты централизованного наблюдения отделов вневедомственной охраны;
- передачи команд управления и контроля на УОО от ПЦН.

Ретранслятор состоит из связанных между собой локальной сетью Ethernet мультиплексоров и концентраторов. В состав ретранслятора входят два мультиплексора MX (основной и резервный) и от 1 до 40 концентраторов КЦ50М (50 линий) или КЦ400 (80 линий - с возможностью расширения до 400 линий).

Один ретранслятор может быть разнесен на несколько АТС и может иметь распределенную структуру. Аппаратура ретранслятора в этом случае должна объединяться в единую локальную сеть с помощью устройств передачи данных. В качестве таких устройств могут использоваться xDSL модемы, преобразователи среды, точки доступа Wi-Fi и т.д. Данные между АТС могут передаваться по ВОЛС, выделенным телефонным линиям или по радиоканалу.

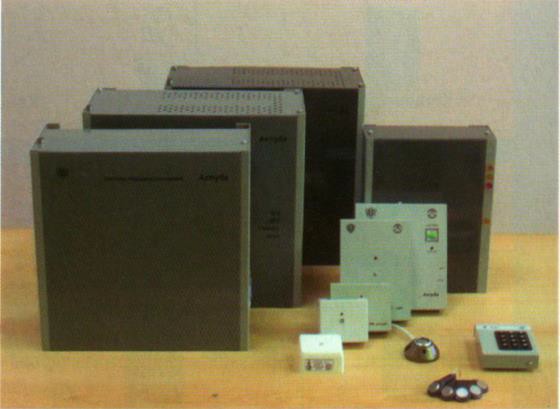

3.6.4. Объектовое оборудование АСПИ «Ахтуба».



Объектовое оборудование включает в себя абонентский фильтр, УОО и приборы ППКОП. ФА предназначен для частотного разделения канала сигнализации и телефонного разговорного канала. УОО и ППКОП предназначены для контроля охранной, пожарной и тревожной сигнализации, считывания кода электронного ключа, контроля состояния основного и резервного питания и передачи информации на ПЦН.

Для автоматизированной постановки объекта под охрану или снятия объекта с охраны в системе используется электронное замковое устройство с индикатором подтверждения выполнения соответствующей операции. Индивидуальные коды ключей и карточек хранятся в базе данных ретранслятора и ПЦН, и в случае утери ключа или карточки с ПЦН дается запрет на их использование с выдачей сигнала тревоги в случае попытки нарушения этого запрета. Для усиления защищенности объектов применяется клавиатура второго рубежа (КВР), предназначенная для введения кода, подтверждающего санкционирование снятия объекта с охраны. Для питания объектовой аппаратуры может использоваться источник бесперебойного питания ИБП 12В/0,7А/ч. Максимальное количество объектов в системе 32 000. Время доставки тревожного сообщения не более 15 сек.

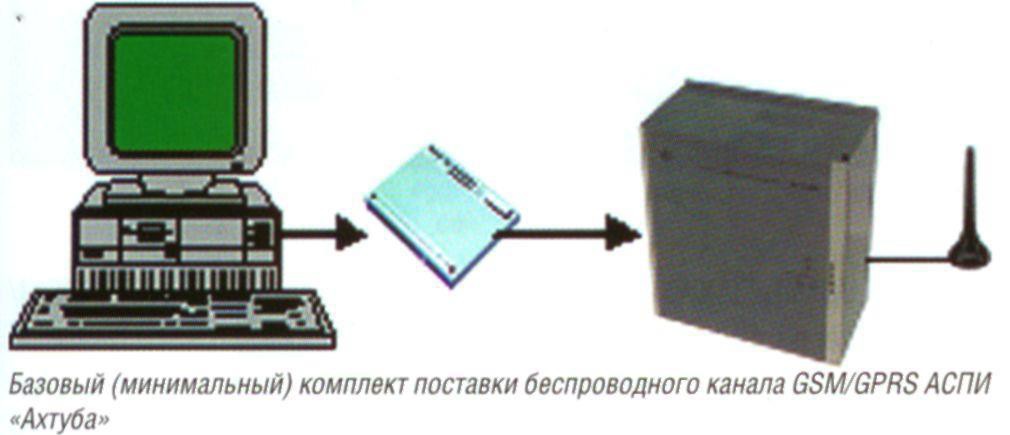

Рис. 11 – Базовый комплект поставки беспроводного канала GSM/GPRS АСПИ



3.6.5. Беспроводный канал GSM/GPRS АСПИ «Ахтуба».

Предназначен для охраны не телефонизированных объектов с помощью сотовой связи GSM/GPRS, состоит из маршрутизаторов сетевых (МС), концентраторов объектовых (КО) и устройств оконечных объектовых УOO-4G. Беспроводный канал может использоваться как самостоятельно, так и совместно с проводной системой АСПИ «Ахтуба».

3.6.6. Маршрутизатор сетевой предназначен для получения информации от КО по каналу GSM/GPRS и передачи этих извещений на ПЦН по двухпроводным линиям связи; для получения команд от ПЦН и передачи этих команд на соответствующий концентратор объектовый.

Один МС занимает в АСПИ «Ахтуба» ресурсы одного выделенного концентратора и обеспечивает охрану от 1 до 800 объектов. Концентратор объектовый предназначен для контроля за состоянием УОО, передачи извещений на МС и приема команд от МС по беспроводному каналу через GSM/GPRS модем. Концентратор объектовый имеет 3 (три) шлейфа охранной сигнализации и 1 (один) шлейф тревожной сигнализации. УОО-4G имеет 3 (три) шлейфа охранно-пожарной сигнализации и 1 (один) шлейф тревожной сигнализации.

В подразделении охраны к серверу ПЦО подключается МС, имеющий в своем составе GSM/GPRS модем, с помощью которого осуществляется связь с КО и УОО-4G, которые устанавливаются на охраняемых объектах. КО и УОО 4G так же имеют в своем составе GSM/GPRS модемы для связи с МС.

КО может устанавливаться на охраняемом объекте совместно с проводными УОО. КО ведет опрос по двухпроводной линии от 1-до 15 УОО, кроме того, сам может выполнять роль 16-го УОО. К концентратору объектовому могут подключаться любые (из серийно выпускаемых) УОО АСПИ «Ахтуба».

КО и УОО-4G комплектуются считывателями и электронными ключами типа «Тouch memoгу», а по заказу могут комплектоваться proximity-считывателями и proximity-карточками. Программирование КО и УОО -4G проводится на АРМ ПЦН - запись в энергонезависимую память необходимых установок производится с помощью специальной программы.

В канале GSM/GPRS реализован резервный канал передачи тревожных сообщений посредством дозвона по GSM. При передаче информации по GSM/GPRS каналу осуществляется шифрование данных в соответствии с требованиями ГОСТ 28147-89 «Система обработки информации. Защита криптографическая».

Беспроводный канал обеспечивает:
- возможность охраны до 16 объектов по одному каналу;
- двустороннюю связь с объектами;
- общую информационную емкость до 8000 охраняемых объектов;
- автоматизированную тактику постановки объекта под охрану и снятия его с охраны;
- постоянный контроль канала связи с объектом и выдачу тревожного извещения в случае потери связи с охраняемым объектом (период контроля каналов устанавливается программно);
- контроль состояния основного и резервного источников электропитания аппаратуры.

Таблица 5 - Список объектового оборудования АСПИ «Ахтуба» обладающего имитостойкостью и криптозащищенностью

Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
- устройство оконечное УОО6ША-003;
- устройство оконечное УОО3Ш-007;
- устройство оконечное УОО1ША-004;
- устройство оконечное УОО1Ш-005.
Каждое УОО имеет свой адрес на линии в диапазоне от 0 до 15, который задается либо путем программирования УОО на ПЦН, либо с помощью перемычек на УОО в зависимости от модели УОО. В канале связи по занятым линиям на участке «ретранслятор-оконечное устройство» защищенность протокола обмена обеспечивается шифрованием данных ассиметричным методом. Длина ключа 32 бит (в т.ч. 16 бит закрытый ключ (уникальный для каждого УОО) и 16 бит открытый ключ (случайное число).
