4.8 Радиоволновые извещатели для охраны открытых площадок, воздуховодов и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех

4.8.1 Функциональные особенности радиоволновых извещателей, предназначенных для охраны открытых площадок, воздуховодов и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех.

Для блокировки открытых площадок, воздуховодов и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех на объектах, охраняемых или принимаемых под централизованную охрану подразделениями вневедомственной охраны, рекомендуется применять извещатели охранные объемные радиоволновые по ГОСТ Р 50659-2012 следующих типов: ИО407-14 «Фон-3», ИО407-14/1 «Фон-3/1», ИО407-14/2 «Фон-3Т», ИО407-14/3 «Фон-3/1Т», ИО407-16 «Радий-6», ИО407-18 «Волна-6».

К таким объектам можно отнести автостоянки, площадки с контейнерами, гаражи, складские помещения, помещения логистических комплексов, ангары из легких металлоконструкций и т.д.

Радиоволновые извещатели создают сплошную объемную зону обнаружения и могут быть использованы также для:
– защиты мест временного хранения материальных ценностей;
– блокирования проходов между зданиями;
– охраны крыши здания;
– охраны чердаков, лестниц и т.п.

Радиоволновый извещатель «Волна-6» имеет два режима работы: нормальный режим и специальный режим функционирования с повышенной помехоустойчивостью, который рекомендуется выбирать при использовании извещателя для охраны промышленных объектов с высоким уровнем электромагнитных и иных помех, а также и при охране открытых площадок.

Настройка параметров обнаружения извещателя «Волна-6» производится с помощью ПК по стандартному промышленному интерфейсу RS-485.

В извещателе применен принцип линейной модуляции рабочей частоты, благодаря чему, в отличие от применения принципа обнаружения, основанного только на изменении фазово-частотных характеристик отраженного сигнала по закону Доплера (применяемого в извещателях серии «Фон-3» и аналогичных), можно добиться более равно-мерной чувствительности по всей длине ЗО и более точно установить ее границы.

4.8.2 Особенности функционирования извещателей вне помещений

При выборе данного класса извещателей необходимо иметь в виду, что вне помещений наряду с полезным сигналом при движении человека на вход извещателей поступают помехи от метеоосадков, колеблющихся деревьев, кустов, травы.

Наиболее сильное влияние имеют помехи, обусловленные осадками в виде дождя. Амплитуда сигнала, отраженного от дождя интенсивностью 15 мм/ч на расстоянии от 2 до 3 м от извещателя оказывается сравнимой с амплитудой сигнала, отраженного от человека, движущегося на расстоянии 20 м от извещателя.

Насекомые и птицы, пролетающие в ближней зоне, транспортные средства, движущиеся за пределами зоны обнаружения, вибрирующие предметы также дают помехи, частоты которых лежат в спектре полезного сигнала.

Для разделения полезного сигнала и сигналов от помех в извещателе «Фон-3» излучается широкополосный СВЧ сигнал. Принцип действия извещателя основан на регистрации наличия доплеровской составляющей в спектре отраженного СВЧ сигнала, возникающей при движении нарушителя в зоне обнаружения.

Извещатель последовательно излучает энергию на трех фиксированных частотах, отличающихся друг от друга небольшим разносом частот. При этом доплеровские сигналы, выделяемые в моменты излучения, практически совпадают по частоте, но имеют различия по фазам.

Величина разности фаз и ее изменение зависит от расстояния между движущимся объектом и извещателем. Эти величины анализируются в микропроцессоре. При совпадении их с установленными значениями, формируется извещение о тревоге.

4.8.3 Особенности конструкции извещателей

В комплект поставки извещателей входят электронный блок и комплект принадлежностей к нему: блок программирования, кронштейн и хомуты. С помощью кронштейна извещатель может устанавливаться на стене, а с помощью кронштейна и хомутов на столбах с различным диаметром.

Блок программирования, который через кабель подключается к извещателю, позволяет значительно упростить регулировку извещателя на объекте. С его помощью проводятся все регулировки и проверки.

4.8.4 Требования к выбору места установки, монтажу и регулировке извещателей.

При выборе места установки извещателей следует иметь в виду, что в извещателях серии «Фон-3» реализована селекция целей по дальности с разделением на зону чувствительности и «мертвые» зоны: вблизи извещателя – для защиты от помех при пролете птиц, и за пределами зоны обнаружения по человеку - для защиты от помех при проезде автотранспорта.

На рисунке 17 показаны ближняя и дальняя зоны нечувствительности, зоны обнаружения при максимальной и минимальной дальностях действия извещателя.

Важной характеристикой извещателя является возможность надежного обнаружения нарушителя при поперечных перемещениях со скоростями от 0,2 до 5 м/с.

СВЧ модуль имеет три антенны. Одна антенна излучает энергию, две других принимают отраженный сигнал.

Применение двух приемных антенн, разнесенных в горизонтальной плоскости, позволяет надежно фиксировать перемещение нарушителя при поперечных траекториях движения.

На рисунке 18 представлены зоны обнаружения при различных перемещениях человека (поперечном и радиальном). При максимальной дальности действия 30 м и ширине 20 м («Фон-3», «Фон-3Т») площадь зоны обнаружения составляет не менее 400 м2.

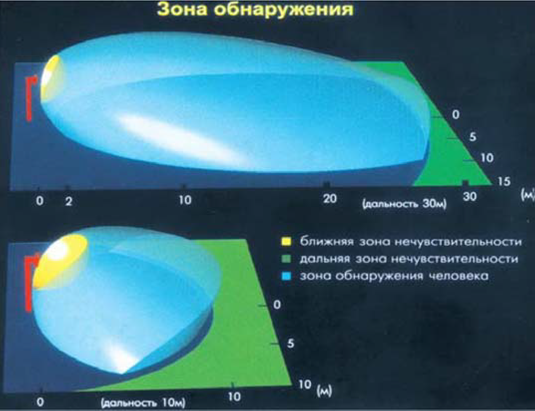

Рисунок 17 – Зоны обнаружения извещателя «Фон-3».

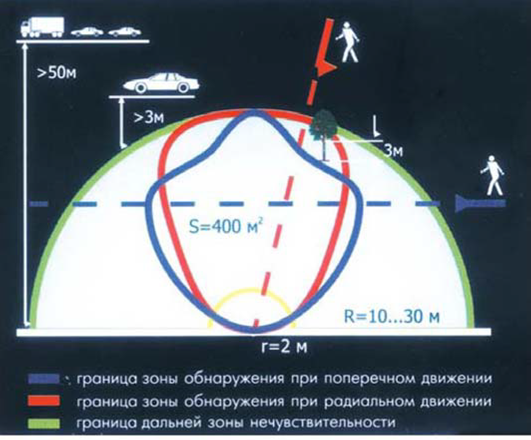

Рисунок 18 – Обнаружение при перемещениях по любым траекториям



4.8.5 Рекомендации по обеспечению устойчивого функционирования извещателей.

Извещатель на охраняемом объекте, как правило, монтируют на столбе диаметром до 200 мм или стене здания на высоте не менее 4 м. Ось излучения, совпадающая с осью симметрии корпуса, должна быть направлена в точку между серединой и дальней границей зоны обнаружения, то есть на расстоянии, равном 75% установленной дальности действия.

При таком монтаже извещателя блок программирования с цифровой индикацией позволяет установить дальность действия от 30 до 10 м.

Извещатели обладают высокой устойчивостью:
- к воздействию окружающей среды (дождь, снег, солнечная радиация, ветровые нагрузки);
- к передвижению мелких животных (крыса, кошка);
- пролету птиц вблизи извещателя;

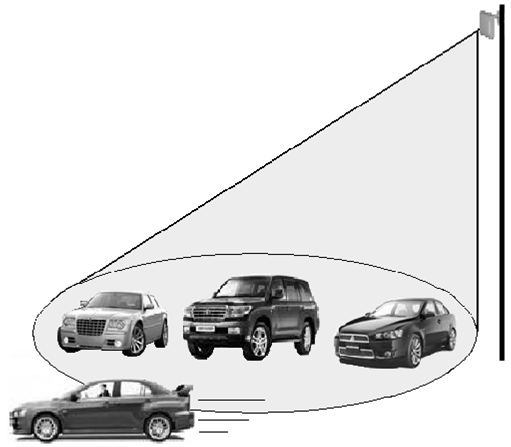

- перемещению групп людей и движению автотранспорта за зоной обнаружения по человеку (рисунок 19).

Необходимо отметить, что извещатели не реагируют на вибрацию забора из сетки «рабица» и стен сооружений из легких металлоконструкций, на колебания отдельно стоящих кустов, травы высотой не более 0,2 м в зоне обнаружения.

Выводы

Извещатели серии «Волна» и «Фон-3» обладают высокой устойчивостью к воздействию окружающей среды (дождь, снег, солнечная радиация, ветровые нагрузки), перемещению мелких животных (мышь, крыса, кошка), пролету птиц в зоне обнаружения и к движению автотранспорта за зоной.

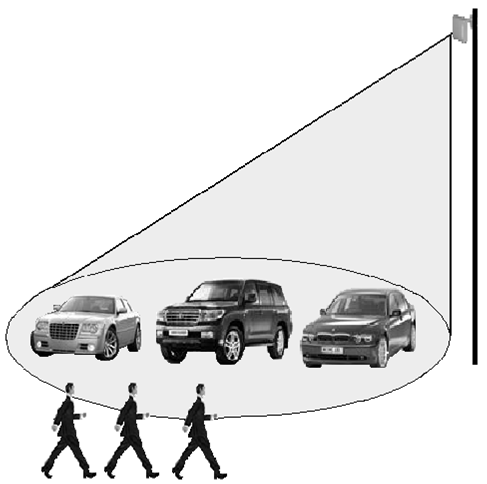

Рисунок 19 – Допускается перемещение группы людей и автотранспорта за зоной обнаружения



Извещатели не реагируют на вибрации забора из сетки «рабица», стен и крыш помещений из легких металлоконструкций, на колебания травы и небольших кустов в зоне обнаружения.

Извещатели данных серий надежно обнаруживают перемещение человека как в радиальных, так и в поперечных направлениях.

Извещатели данных серий рекомендуется применять на объектах высоких классов для защиты от криминальных угроз открытых площадок и закрытых помещений объектов с неконтролируемыми климатическими параметрами. Извещатели серии «Волна» предназначены для работы в условиях со сложной помеховой обстановкой.

При этом указанные типы извещателей не допускается применять на опасных объектах (во взрывоопасных зонах).
