6.2. Стабилизаторы напряжения.


Стабилизаторы напряжения (Рисунок 7, 8) для бесперебойных систем используются для выравнивания перепадов напряжения переменного сетевого тока. В однофазных моделях аппарата напряжение стабилизируется до 220 В, а в трёхфазных - до 380 В согласно стандартам. Такие стабилизаторы не выравнивают напряжение от дизельных или бензиновых электрогенераторов, они могут стабилизировать только сетевое напряжение стационарной электростанции.

Все электроприборы во время скачков и отклонений напряжения от нормальных показателей примерно на 30% увеличивают расход энергии, что может привести к поломке техники. Благодаря стабилизатору для систем бесперебойного электропитания вы сможете защитить всю технику от перепадов напряжения в сети и значительно сэкономить на электроэнергии.

В конструкцию однофазного электронного стабилизатора входит силовой трансформатор с отводами, центральный процессор, платы управления, семисторные силовые ключи, система охлаждения и корпус.

Отличием электронного стабилизатора от электромеханического является отсутствие трущихся, перемещающихся и вращающихся элементов. Благодаря этому ресурс работы электронного стабилизатора значительно больше и скорость работы в тысячи раз быстрее по сравнению с электромеханическим стабилизатором.

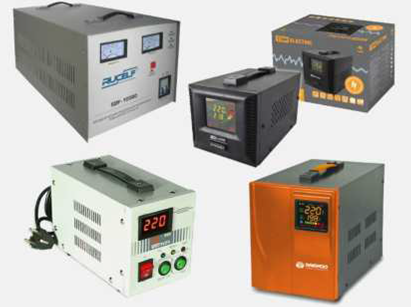

Рисунок 7. Однофазные стабилизаторы напряжения

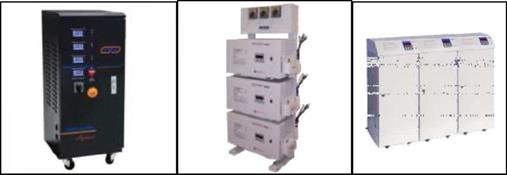

Рисунок 8. Трехфазные стабилизаторы напряжения

6.2.1. Выбор мощности стабилизатора напряжения.

Номинальная полная мощность стабилизатора напряжения всегда указывается в вольт-амперах (ВА) и соответствует питающему напряжению 220 В.

При снижении питающего напряжения, соответственно, снижается его выходная мощность. Также не допускается длительная работа стабилизатора напряжения при пониженном напряжении, т.к. это вызывает перегрузку и может привести к его отключению, что приведет к обесточиванию всех потребителей.

Чтобы избежать таких последствий, необходимо к полной мощности потребителей добавить коэффициент нижнего предела напряжения стабилизатора, который равен 1,2 при 180 В, и 1,3 — при напряжении 170 В.

6.2.2. Пример расчета мощности стабилизатора напряжения.

Мощность полной нагрузки потребителей - 10 кВА.

Коэффициент нижнего предела напряжения стабилизатора при 180 В - 1,2.

10*1,2 = 12 (кВА).

Чтобы была возможность использовать стабилизатор напряжения длительное время со всей включенной нагрузкой, необходимо к полученной выше мощности добавить коэффициент запаса по мощности, равный 1,25.

12*1,25 = 15 (кВА).

Учитывая полученную при расчетах мощность выбираем стабилизатор мощностью 15 кВА и выше.
