7. ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ

Основной целью выполнения работ по защитному заземлению ПЦО является обеспечение безопасности при работе с электроустановками, путем устранения опасности поражения электрическим током при прикосновении к корпусу оборудования и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус, а также по другим причинам.

Защитное заземление также может применяться для защиты от атмосферного электричества. Заземляющее устройство, должно удовлетворять требованиям, эксплуатационной документации на оборудование ПЦО и требованиями ПУЭ.

Технические средства с напряжением питания переменного тока выше 42 В и постоянного тока выше 110 В подлежат заземлению. Сопротивление заземляющего устройства должно быть не более 4 Ом.

Технические средства должны быть подключены к заземляющему устройству с помощью отдельного ответвления. Последовательное включение в заземляющее устройство недопустимо.

В каждой электроустановке должен быть предусмотрен главный заземляющий зажим или шина, к которым присоединяют заземляющие и защитные проводники, проводники главной системы уравнения потенциалов, проводники рабочего заземления.

В помещениях ПЦО необходимо предусмотреть установку электрических розеток с заземляющим контактом для подключения персональных компьютеров, настольных ламп, другого оборудования рабочих мест.

Для заземления в электроустановках разных назначений и напряжений, территориально сближенных, как правило, применять одно общее заземляющее устройство.

Различают естественные и искусственные заземлители. В качестве естественного заземлителя используют электропроводящие части строительных и производственных конструкций и коммуникаций.

Для заземляющих устройств в первую очередь должны быть использованы естественные заземлители:
- водопроводные трубы, проложенные в земле;
- металлические конструкции зданий и сооружений, имеющие надежное соединение с землей;
- металлические оболочки кабелей (за исключением алюминиевых);
- обсадные трубы артезианских скважин.

Запрещается в качестве заземлителей использовать трубопроводы с горючими жидкостями и газами, трубы теплотрасс. Использование естественных заземлителей в качестве элементов заземляющих устройств не должно приводить к их повреждению при протекании по ним токов короткого замыкания или к нарушению работы устройств, с которыми они связаны.

Искусственным заземлителем обычно является стальной проводник, заложенный в грунт горизонтально, вертикально либо наклонно, или группа таких проводников-электродов, соединенных между собой. Горизонтальные заземлители прокладывают на глубине не менее 0,5 м.

В качестве искусственных заземлителей применяют:
- стальные трубы диаметром 30-50 мм, толщиной стенок не менее 3,5 мм, длиной 2-3 м;
- полосовую или угловую сталь толщиной не менее 4 мм;
- прутковую сталь диаметром не менее 10 мм.

В качестве искусственных заземлителей нельзя применять алюминиевые оболочки кабелей, а также голые алюминиевые проводники, так как в почве они окисляются, а окись алюминия является изолятором.

Устройство защитного заземления может быть осуществлено как контурным расположением заземляющих проводников, так и выносным.

При выносном заземлении заземлители размещаются в стороне от заземляемого оборудования, и в этом случае корпуса оборудования находятся вне зоны растекания токов в земле. При контурном заземлении, применяемом обычно в открытых распределительных устройствах, заземлители располагаются вокруг заземляемого оборудования, вблизи от него.

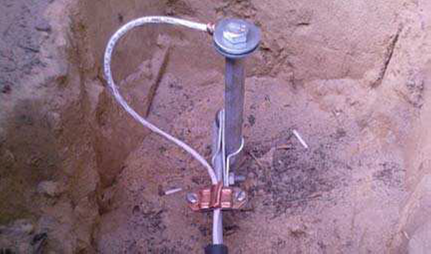

При установке бензогенератора, газо-, дизель генератора (далее генератор) его необходимо заземлить. (Рисунок 27). На заземлителях должны быть оборудованы зажимы или другие устройства, обеспечивающие надежное контактное соединение проводника заземления с заземлителем. Противоположный конец проводника соединяется с клеммой заземления генератора.



Рисунок 27. Заземление генератора

Площадь поперечного сечения заземляющих проводников должна быть не менее 6 мм2 для меди или не менее 50 мм2 для стали. Заземлитель должен располагаться в непосредственной близости от генератора. Если генератор находится в здании, имеющем контур заземления, допускается его заземление через этот контур.

В помещениях заземляющие проводники следует располагать таким образом, чтобы они были доступны для осмотра и надежно защищены от механических повреждений.

7.1 Протокол проверки сопротивления заземления.

Контроль работоспособности защитного заземления является значимым элементом функционирования ПЦО. Работы по замеру сопротивления защитного заземления, как правило, проводятся в периоды, когда грунт либо максимально высыхает, либо промерзает, что обеспечивает получение наиболее достоверных данных.

Измерение сопротивления защитного заземления проводится электролабораторией, имеющей лицензию Ростехнадзора. По результатам измерений выдается протокол проверки. Протокол проверки сопротивления защитного заземления является основным документом, подтверждающим его соответствие нормативным документам. Протокол составляется на основании ГОСТ Р 50571.16-2007 «Электроустановки низковольтные. Часть 6. Испытания» Приложение Н.

Исправления и дополнения в тексте протокола испытаний после его окончательного оформления не допускаются. При необходимости их оформляют только в виде отдельного документа "Дополнение к протоколу испытаний" (номер, дата) в соответствии с приведенными выше требованиями к протоколу. На конкретные виды испытаний могут оформляться отдельные протоколы, входящие в состав общего протокола испытаний электроустановки.

В протоколе испытаний не допускается помещать рекомендации и советы по устранению недостатков или совершенствованию испытаний электроустановок.
