2.3.2. Технические решения по увеличению надежности обнаружения радиоволновыми средствами обнаружения

В настоящее время широко внедряются разработки по оптимизации размеров ЗО. Техническое решение по оптимизации размеров ЗО достигается в основном двумя способами: увеличением частоты излучения и применением ассиметричных планарных антенн.

Использование большей частоты позволяет при тех же габаритах изделий использовать более узконаправленные антенны, что уменьшает чувствительность к помехам от движения вблизи границ ЗО. Извещатели, использовавшие частоту 24 ГГц и выше, существовали и ранее, но высокая стоимость СВЧ узлов, ограничивала их применение именно там, где они были нужны больше всего: на объектах в густонаселенных городах, в аэропортах.

Например, в городских условиях на объектах очень часто нет возможности выделения достаточной по ширине зоны отторжения, в которой не допускаются инженерные постройки, деревья, проезд автотранспорта.

Использование рабочей частоты 24,125 ГГц позволяет при тех же габаритах изделий использовать более узконаправленные антенны, что уменьшает чувствительность к помехам от движения вблизи границ ЗО.

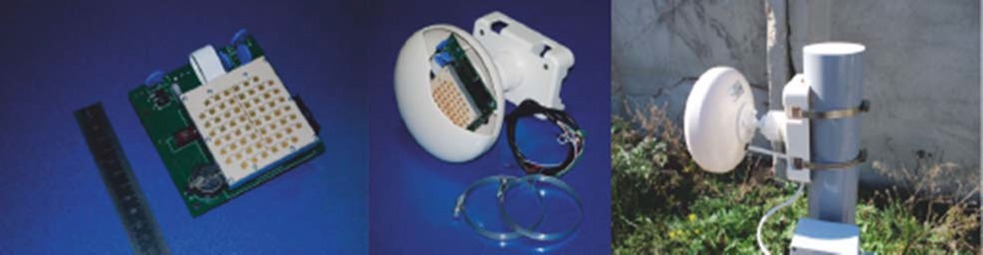

На рисунке 2.4 показан микроволновый «барьер» радиочастотного диапазона 24 ГГц «dHunt» производства ЗАО «ЮМИРС».




Рисунок 2.4 – Извещатель «dHunt»


Установка конкретной частоты в пределах выделенной полосы позволяет установить несколько десятков частотных каналов для извещателей диапазона 24 ГГц. Такая особенность позволяет полностью избавиться от взаимного влияния извещателей на охраняемом объекте.

Необходимость охраны таких специфических сооружений, как выходы воздуховодов, входы в тоннели, технологические колодцы, наземные технологические сооружения подземных коммуникаций и т.д. потребовала применения извещателей с низкой рабочей частотой (433,92 МГц), которые излучают энергию с длиной волны на порядок большей, традиционно использующейся в линейных радиоволновых извещателях.

Это позволило получить целый ряд особенностей, выгодно отличающих эти извещатели:
- отсутствие ложных тревог при перемещениях групп людей, животных, автотранспорта за пределами сетчатых и решетчатых ограждений;
- низкую чувствительность к возможным колебаниям элементов ограждений и других крупных предметов, расположенных на охраняемой площадке;
- отсутствие реакции на перемещение мелких предметов в ЗО, в том числе птиц, животных с размером до средней собаки, колебания веток деревьев.

Кроме этого, извещатель с низкой рабочей частотой создает сплошную объемную ЗО, охватывающую сосредоточенное в центре охраняемой площадки оборудование и сооружения. В этом случае будут отсутствовать «мертвые» зоны при охране таких объектов.

Излучение энергии с большей длиной волны позволяет применить извещатель для охраны воздуховодов, что является достаточно сложной задачей, за счет использования определенных особенностей этого частотного диапазона, а именно:
- низкой чувствительности к клубам пара в ЗО, к каплям и небольшим струям воды (конденсат), стекающим по блокам;
- работоспособности при обледенении и сильных загрязнениях (пыль, копоть) блоков.

Для дистанционной диагностики и настройки этих извещателей с помощью компьютера и специального программного обеспечения используется интерфейс RS-485.

Разделение ЗО на подзоны (рисунок 2.5), позволяет:
- четко определить границы ЗО;
- увеличить помехоустойчивость к движению людей и транспорта вне ЗО;
- отключать любую из подзон для создания коридора «санкционированных» проходов, либо для создания зоны с «выборочным» обнаружением.

Функция «Антимаскирования» позволяет определить намеренное маскирование всей охраняемой зоны для совершения несанкционированных действий, например, маскирования с помощью большого металлического листа извещателя.

Функции разделения на подзоны и «Антимаскирования» реализованы в извещателе «Волна-6» производства ЗАО «ЮМИРС».




Рисунок 2.5 – ЗО извещателя с разделением на подзоны


Обнаружение ползущего или перекатывающегося нарушителя является актуальной задачей, так как линейные радиоволновые извещатели для установки на объектах, охраняемых подразделениями вневедомственной охраны, фактически не обнаруживают эти способы преодоления периметра нарушителем. «Линар-200» (ЗАО «Аргус-Спектр» г. Санкт-Петербург) выполняет эту функцию, но при определенных ограничениях к дальности действия и к подстилающей поверхности.
